LVS负载均衡模式

分类 运维 标签 运维 评论:
  1. LVS负载均衡
    1. 模式
    2. 负载均衡调度算法
    3. 动态调度算法
    4. LVS-NAT
      1. LVS-NAT特性
      2. 配置LVS-NAT
      3. 网络配置
      4. lvs的配置
      5. 安装ipvsadm套件：
      6. 开启转发功能：
      7. ipvsadm的配置
    5. LVS-DR
      1. LVS-DR特性
      2. lvs中内核参数作用
      3. 实验环境：
      4. Director上配置：
      5. RS上配置（1和2配置相同）：
      6. 客户端配置：
      7. 测试
    6. LVS-TUN
      1. LVS-TUN特性
    7. LVS持久连接

LVS负载均衡

模式

LVS-DR模式 （直接路由模式）
LVS-NAT模式 （NAT）
LVS-TUN模式 （隧道模式）

硬件设备
F5，BIG IP
Citrix，Netscaler
A10
软件

  • 四层
    LVS
  • 七层
    nginx
    http，smtp，pop3，imap
    haproxy
    http，tcp（mysql，smtp）

负载均衡调度算法

静态调度算法

  1. 轮循调度（Round Robin）（rr）
  2. 加权轮循（Weight Round Robin）（wrr）
  3. 目标地址散列（Destination Hashing）（DH）
    根据请求的目标IP地址，作为散列键（hash key）从静态分配的散列表找出对应的服务器，若该服务器是可用的且未超载，将请求发送到该服务器，否则返回空。
    当一个请求访问时将其丢给一台机器响应，当它下次再来请求时，将他丢给同一台机器进行响应
  4. 源地址散列（Source Hashing）（SH）
    根据请求的源IP地址，作为散列键（hash key）从静态分配的散列键表找出对应的服务器，若该服务器是可用的且未超载，将请求发送到该服务器，否则返回空。
    当出口有多个时，根据源IP地址，出去是经过哪个接口，回来还是经过那个接口

动态调度算法

  1. 最少连接（Least Connections）（LC）
    根据活动连接和非活动连接计算开销，计算公式为：活动连接*256+非活动连接，哪个计算结果小，就将请求丢给哪个服务器
  2. 加权最少连接（Weight Least Connections）（WLC）（最优秀的调度算法，系统默认也是这个）
    在集群系统的服务器想能差异较大的情况下，调度器采用“加权最少连接”调度算法优化负载均衡性能，具有较高的服务器将承受较大比例的活动连接负载。调度器可以自动询问真实服务器的负载情况，并动态的调整其权值。
    根据计算公式：（活动连接*256+非活动连接）/权重，哪个计算结果小，就将请求丢给哪个服务器
  3. 最短的期望延迟（Shortest Expected Delay）(SED)
    在WLC的基础上做了一下微调，不考虑非活动连接数，只考虑活动连接。
    计算公式为：（（活动连接+1）*256）/权重
  4. 最少队列调度（Never Queue ）（NQ）
    无需队列，如果连接数等于0，就直接分配一个连接过去，不需要进行SED运算
  5. 基于局部性的最少连接（Locality-Based Least Connections）（LBLC）
    针对目标地址的负载均衡，目前主要用于cache集群系统。该算法根据请求的目标IP地址找到该目标IP地址最近使用的服务器，若该服务器是可用的且没有超载，将请求发送到该服务器，若服务器不存在，或者该服务器超载且有服务器处于一半的工作负载，则用“最少连接的”原则选出一个可用的服务器，将其发送到该服务器
  6. 带复制的基于局部性最少连接（Locality-Based Least Connections with Replication）（LBLCR）
    这个调度算法也是针对目标IP地址的负载均衡，目前主要用于cache聚群系统。它与LBLC算法打不通之处是它要维护从一个目标IP地址到一组服务器的映射，而LBLC算法维护从一个目标IP地址到一台服务器的映射。该算法根据请求的目标IP地址找出该目标IP地址对应的服务器组，按“最小连接”原则从服务器组中选出一台服务器，若服务器没有超载，将请求发送到该服务区；若服务器超载，则按“最小连接”原则从这个集群中选出一台服务器，将该服务器加入到服务器组中，将请求发送到该服务器。同时当该服务器组有一段时间没有被修改，将最忙的服务器从服务器组中删除，以降低复制程度。

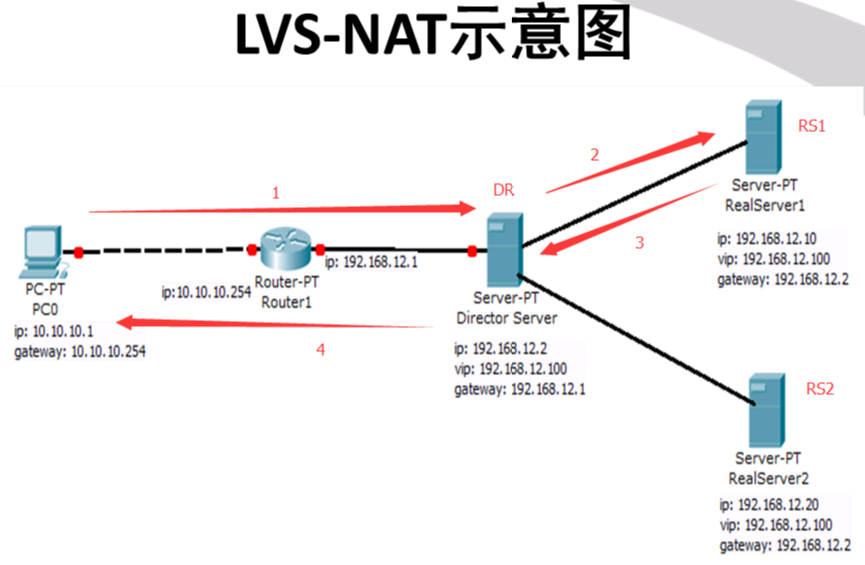

LVS-NAT


LVS-NAT特性

  • RS必须与DR在同一网络，仅用于与DR服务器通讯
  • DR接受所有的数据包通讯（包括客户端Direcor、Dirctor和realserver直接的通讯）
  • RealServer的默认网关必须要指向到Director
  • Director支持端口映射，可以将客户端的请求映射到RealServer的另一端口
  • 能支持任意操作系统
  • 单一的Director是整个集群的瓶颈

配置LVS-NAT

实验环境，4台虚拟机CentOS7.0，一台DR调度器，两台后端Real Server，一台客户端。
Director调度器：

vip：10.10.10.1（对外的公网ip）
内网ip：192.168.10.1（用于和后端RS通信）
掩码：255.255.255.0

RealServer1：

ip：192.168.10.100
gateway：192.168.10.1（网关一定要指向调度器的内网ip）
掩码：255.255.255.0

RealServer：

ip：192.168.10.200
gateway：192.168.10.1（网关一定要指向调度器的内网ip）
掩码：255.255.255.0

Client：

ip：10.10.10.2
掩码：255.255.255.0

网络配置

Director：

[root@Director ~]# cat /etc/sysconfig/network-scripts/ifcfg-eno16777736
TYPE=Ethernet
BOOTPROTO=none
NAME=eno16777736
ONBOOT=yes
IPADDR=192.168.10.1
NETMASK=255.255.255.0
HWADDR=00:0c:29:9a:a1:85

[root@Director ~]# cat /etc/sysconfig/network-scripts/ifcfg-eno33554992
TYPE=Ethernet
BOOTPROTO=none
NAME=eno33554992
ONBOOT=yes
IPADDR=10.10.10.1
NETMASK=255.255.255.0
HWADDR=00:0c:29:9a:a1:8f

RS1：

[root@RealServer1 network-scripts]# cat /etc/sysconfig/network-scripts/ifcfg-eno16777736
TYPE=Ethernet
BOOTPROTO=none
NAME=eno16777736
ONBOOT=yes
IPADDR=192.168.10.100
NETMASK=255.255.255.0
GATEWAY=192.168.10.1
HWADDR=00:0c:29:fb:45:31

RS2：

[root@RealServer2 network-scripts]# cat /etc/sysconfig/network-scripts/ifcfg-eno16777736
TYPE=Ethernet
BOOTPROTO=none
NAME=eno16777736
ONBOOT=yes
IPADDR=192.168.10.200
NETMASK=255.255.255.0
GATEWAY=192.168.10.1
HWADDR=00:0c:29:35:4b:51

Client：

[root@Client network-scripts]# cat /etc/sysconfig/network-scripts/ifcfg-eno16777736
TYPE=Ethernet
BOOTPROTO=none
NAME=eno16777736
ONBOOT=yes
IPADDR=10.10.10.2
NETMASK=255.255.255.0
HWADDR=00:0c:29:fa:16:ed

lvs的配置

配置完网络后，进行lvs的配置，以下配置只在Director上操作。
ipvs已经集成在我们内核里面了，不需要重新编译内核，只需要安装管理套件即可。
如何查看我们内核是否支持ipvs呢，使用以下命令：

$ cat /boot/config-3.10.0-123.el7.x86_64 | grep -i ipvs
# IPVS transport protocol load balancing support
# IPVS scheduler
# IPVS application helper

如果出现以上信息，即表示内核支持ipvs

安装ipvsadm套件：

yum -y install ipvsadm

开启转发功能：

echo 1 > /proc/sys/net/ipv4/ip_forward

ipvsadm的配置

$ ipvsadm -A -t 10.10.10.1:80 -s wrr
$ ipvsadm -a -t 10.10.10.1:80 -r 192.168.10.100 -m -w 1  （-m使用NAT模式，默认是-g的DR模式）
$ ipvsadm -a -t 10.10.10.1:80 -r 192.168.10.200 -m -w 3

这里我们的调度算法使用加权轮循，ipvsadm的具体参数使用方法用–help自行查看

随后在RS1和RS2上分别安装httpd服务，然后写一个index.html页面，为了区分两台RS的内容，我们RS1上写This is RealServer 1，RS2上我们写This is RealServer 2，随后可以进行测试了，为了排除防火墙的干扰，我们先把防火墙关掉再进行测试。iptables -F

切换到Client进行请求，注意这里我们请求的地址应该是Director上的公网ip地址，不要搞错了

[root@Client ~]# curl http://10.10.10.1
This is RealServer 2
[root@Client ~]# curl http://10.10.10.1
This is RealServer 2
[root@Client ~]# curl http://10.10.10.1
This is RealServer 2
[root@Client ~]# curl http://10.10.10.1
This is RealServer 1
[root@Client ~]# curl http://10.10.10.1
This is RealServer 2
[root@Client ~]# curl http://10.10.10.1
This is RealServer 2
[root@Client ~]# curl http://10.10.10.1
This is RealServer 2
[root@Client ~]# curl http://10.10.10.1
This is RealServer 1

可以看到，我们的请求丢给RS2三次，然后丢给RS1一次，再丢给RS2三次，lvs的调度基本上而没有出现问题。

然后我们使用压力测试工具ab进行大量的请求模拟

ab -c 10 -n 10000 http://10.10.10.1/index.html

完成后切换到Director查看一下连接数，可以看到大致是1:3的比例。

[root@Director ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  10.10.10.1:80 wrr
  -> 192.168.10.100:80            Masq    1      0          2501
  -> 192.168.10.200:80            Masq    3      0          7503

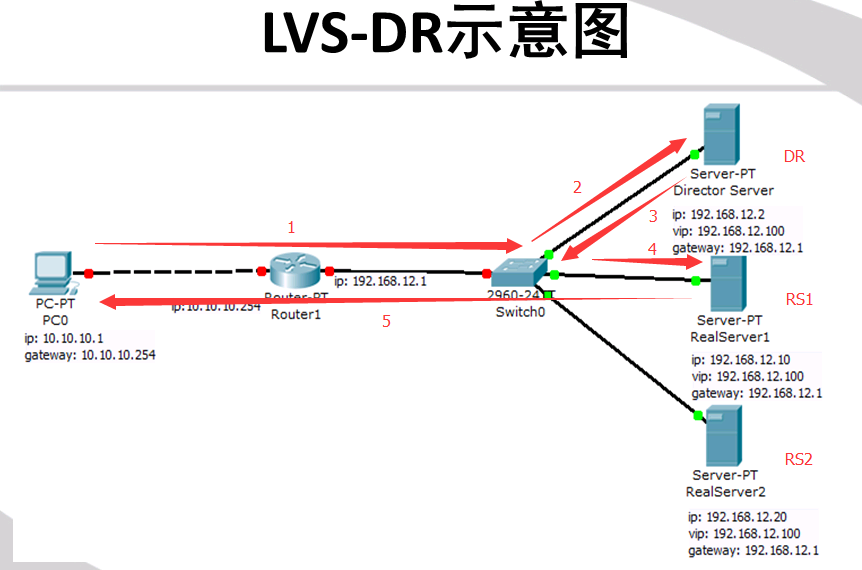

LVS-DR


LVS-DR特性

  • RealServer必须与Director在同一网络
  • RealServer不需要是一个私有ip地址
  • Director将接收进来的数据包，根据调度算法将数据包转发到后端的RealServer上
  • RealServer不需要使用Director作为默认网关
  • 能支持更多操作系统
  • 相对于NAT模式来说，能支持更多的RealServer

lvs中内核参数作用

在2.4.26及2.6.4以后的内核中，系统默认支持两个内核参数

  • arp_announce：对网络接口上本地ip地址发出的ARP回应做出相应级别的限制
    0（默认）：在任意网络接口上的任何本地地址
    1：尽量避免不在该网络接口子网段的本地地址，当发起ARP请求的源地址是被设置应该经由路由达到此网络接口的时候很有用，此时会检查来访ip是否为所有接口上的子网段内ip之一，如果该来访ip不属于各个网络接口上的子网段内，那么将采用级别2的方式来进行处理。
    2：对查询目标使用最适当的本地地址，在此模式下将忽略这个ip数据包的源地址并尝试选择与能与该地址通信的本地地址。首要是选择所有的网络接口的子网中外出访问子网中包含该目标ip地址的本地地址。如果没有合适的地址被发现，将选择当前的发送网络接口或其他的有可能接收到该ARP回应的网络接口来进行发送。

  • arp_ignore：定义对目标地址为本地ip的ARP询问不同的应答模式
    0（默认）：回应任何网络接口上对任何本地ip地址的ARP查询请求
    1：只回答目标ip地址是来访网络接口本地地址的ARP查询请求
    2：只回答目标ip地址是来访网络接口本地地址的ARP查询请求，且来访ip必须在该网络接口的子网段内
    3：不回应该网络界面的ARP请求，而只对设置的唯一和链接地址做出回应addresses are
    4-7：保留未使用
    8：不回应所有（本地地址）的ARP查询请求

实验环境：

Director：

192.168.10.1（eno16777736）
192.168.10.250（eno16777736:1）（vip）

RS1：

192.168.10.100（eno16777736）
192.168.10.250（lo:1）（vip）

RS2：

192.168.10.200（eno16777736）
192.168.10.250（lo:1）（vip）

Director上配置：

ifconfig eno16777736:1 $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip dev eno16777736:1
ipvsadm -C
ipvsadm -A -t $vip:80 -s wlc
ipvsadm -a -t $vip:80 -r 192.169.10.100 -g -w 1   （-g使用DR模式，也是默认的模式）
ipvsadm -a -t $vip:80 -r 192.169.10.200 -g -w 2

RS上配置（1和2配置相同）：

echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
ifconfig lo:1 $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip dev lo:1

上面绑定VIP的掩码是”255.255.255.255″，说明广播地址是其本身，那么他就不会将ARP发送到实际的自己该属于的广播域了，这样防止与LVS上VIP冲突，而导致IP冲突。

客户端配置：

将ip设置为192.168.10.*，同一网段即可（注意不要冲突）。

测试

[root@Client ~]# curl http://192.168.10.250
This is RealServer 1
[root@Client ~]# curl http://192.168.10.250
This is RealServer 2
[root@Client ~]# curl http://192.168.10.250
This is RealServer 2
[root@Client ~]# curl http://192.168.10.250
This is RealServer 1
[root@Client ~]# curl http://192.168.10.250
This is RealServer 2
[root@Client ~]# curl http://192.168.10.250
This is RealServer 2
[root@Client ~]# curl http://192.168.10.250

LVS-TUN

LVS-TUN特性

  • 集群节点可以跨越互联网
  • RIP必须是公网地址
  • Director仅处理入站请求，响应报文直接由RS响应
  • RS网关不能指向Director
  • 只有支持隧道功能的OS才能用于RS
  • 不支持端口映射

LVS持久连接

无论使用什么算法，LVS持久都能实现在一定时间内，将来自同一个客户端请求派发至此前选定的RS

持久连接模板（内存缓冲区）：
每一个客户端，及分配给它的RS的映射关系；

ipvsadm -A …-p timeout：
timeout：持久连接时长，默认300秒

在基于SSL，需要用到持久连接；
